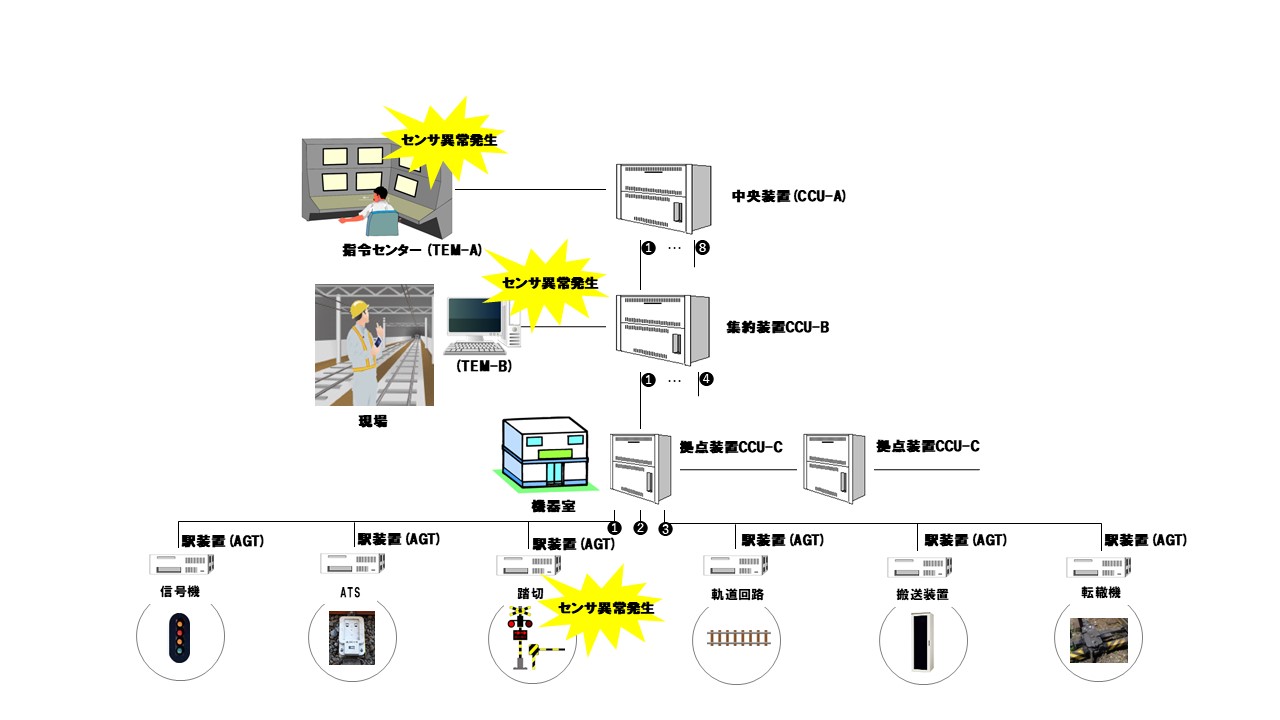

定常状態監視システム

設置箇所
指令センタ
1箇所

機能概要
・集約装置からの受信情報を表示制御盤(TEM-A)に伝送します。
・表示制御盤(TEM-A)からの各種情報要求（又は制御）を集約装置へ伝送します。
・表示制御盤(TEM-A)からの時刻修正情報を各伝送系装置を経由してセンサ装置へ伝送します。

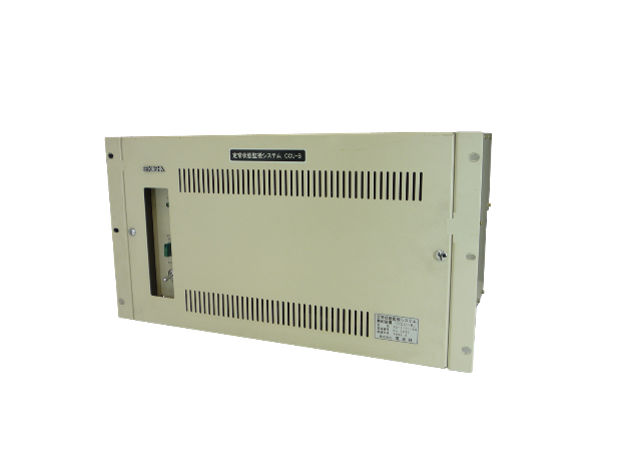

設置箇所
保守区等
最大8箇所

機能概要
・ポーリング方式で拠点装置から故障情報を収集し表示制御(TEM-B)へ伝送します。
・表示制御盤(TEM-B)からの各種情報要求（又は制御）を集約装置へ伝送します。
・拠点装置から各種情報要求応答を受信し、表示制御盤(TEM-B)に伝送します。
・表示制御盤(TEM-B)から表示制御盤(TEM-A)向の情報を中央装置に伝送します。
・中央装置からの情報要求等を表示制御盤(TEM-B)に伝送します。

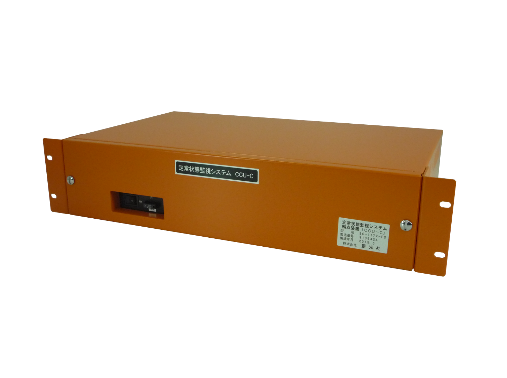

設置箇所
機器室等
最大20箇所

機能概要

・ポーリング方式で駅装置から故障情報等を収集し集約装置に伝送します。
・集約装置から各種情報要求（又は制御）を該当駅装置に伝送します。
・駅装置からの各種情報要求（又は制御）応答を集約装置に伝送します。
・従属接続の拠点装置に対して通信データの再生中継を行います。

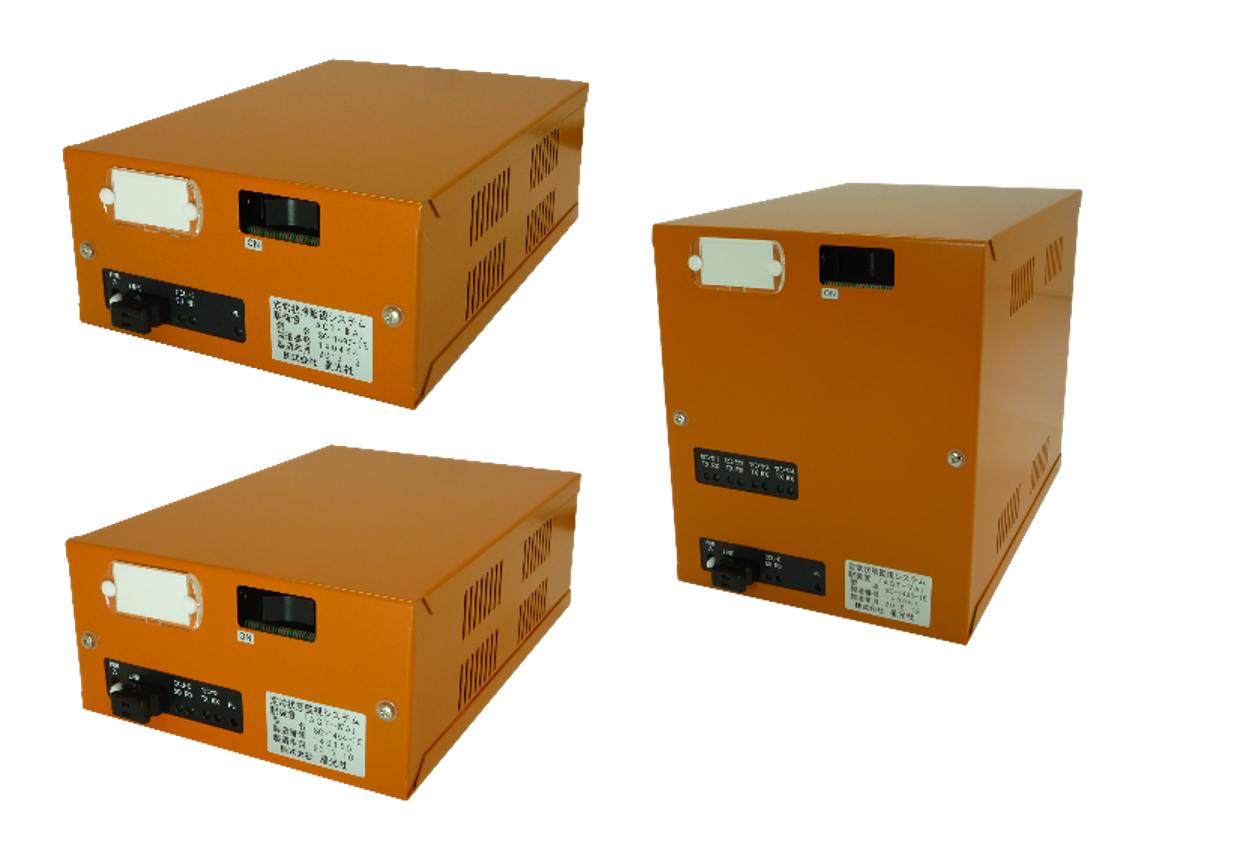

設置箇所
被監視機器或いはセンサ装置に併設
1拠点装置につき最大189箇所

機能概要
Ⅲ形
・接点入力16回路、接点出力2回路を収容し、被監視機器と直接接続します。
・センサ装置と同等のデータ処理機能を持ちます。

Ⅳ形
・対センサ装置のシリアルＩ／Ｆ回路1回路を有します。
・拠点装置とセンサ装置に情報通信を仲介します。
・接点入力8回路、接点出力2回路を収容し、被監視機器と直接接続します。
・センサ装置と同等のデータ処理機能を持ちます。

Ⅴ形
・対センサ装置のシリアルＩ／Ｆ回路4回路を有します。
・拠点装置とセンサ装置に情報通信を仲介します。
・接点入力8回路、接点出力2回路を収容し、被監視機器と直接接続します。
・センサ装置と同等のデータ処理機能を持ちます。
