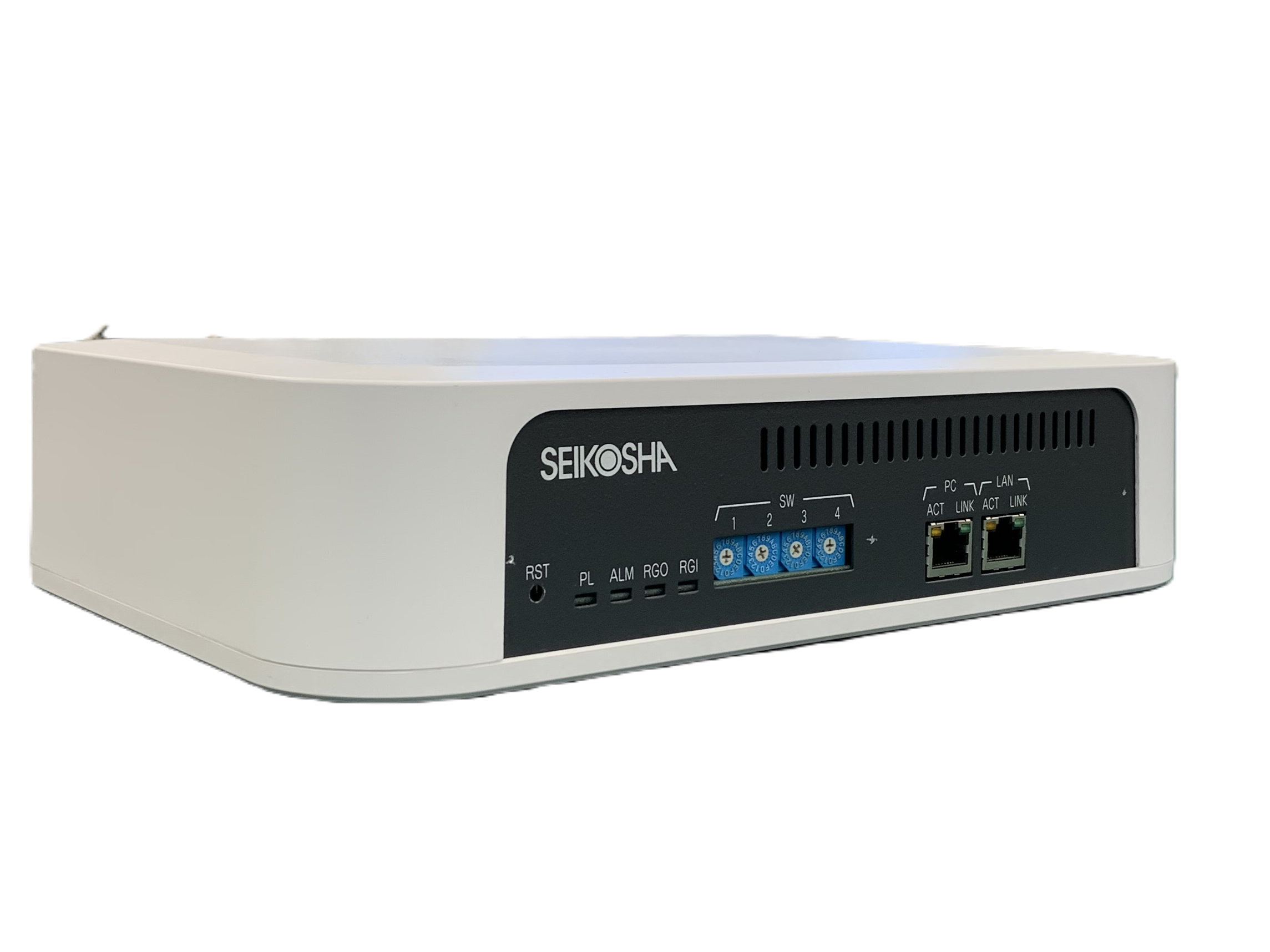

開発品　MGIPアダプタ[CN-1974]

磁石電話機での通話をIPネットワーク上にて実現できます。

特長

01

対応電話回線押釦式磁石電話機(TL-1090準拠)
02

メタリック回線への機能現在利用している音声帯域信号の中継、16Hzトーン信号の送受ができます。
03

IPネットワークの機能音声パケットはマルチキャストで送られるため、IPネットワークに負荷を掛けません。
04

LINEポートからの給電機能 LINEポートからDC6Vを供給しますので、電話機用電源アダプタを使用せずに当社製、押釦式磁石電話機
（TL-1090，TL-1041等）を電話機添付のモジュラーコードを介して直接接続し使用することができます。
05

サーバレス構成サーバレスで構成できるため、保全性に優れています。

構成例

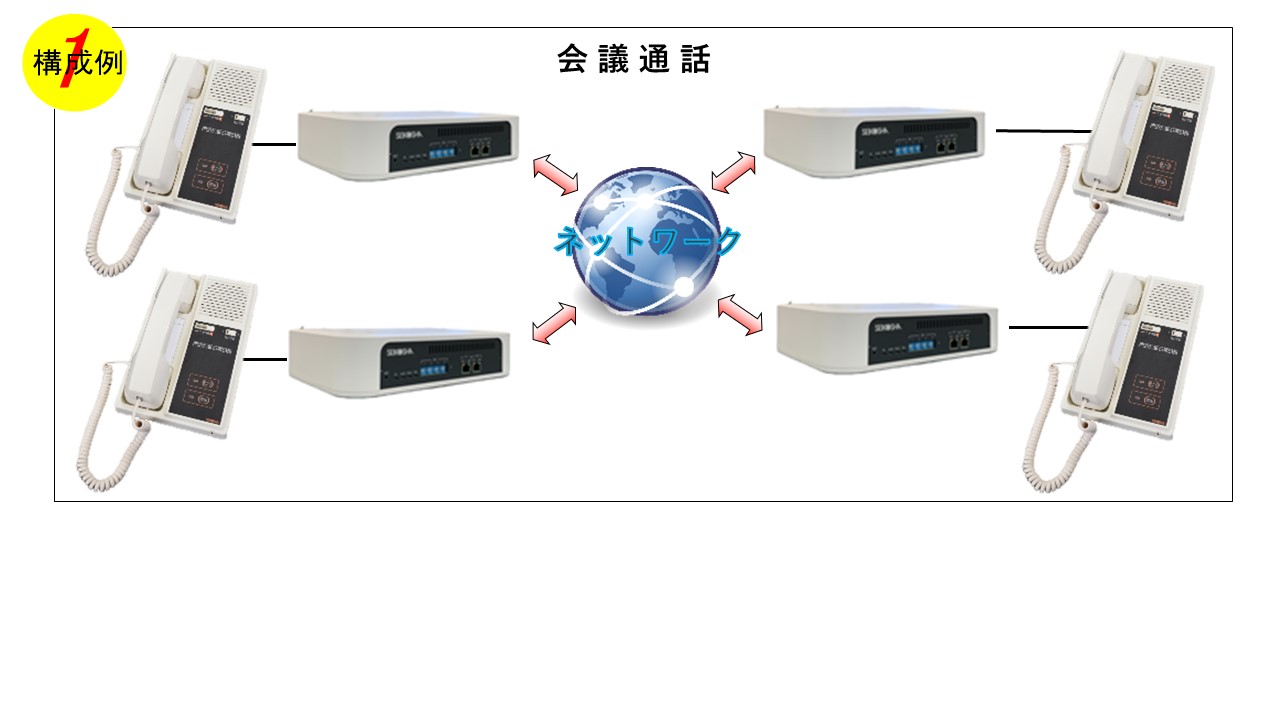

押釦式磁石電話機をIPネットワークで構成

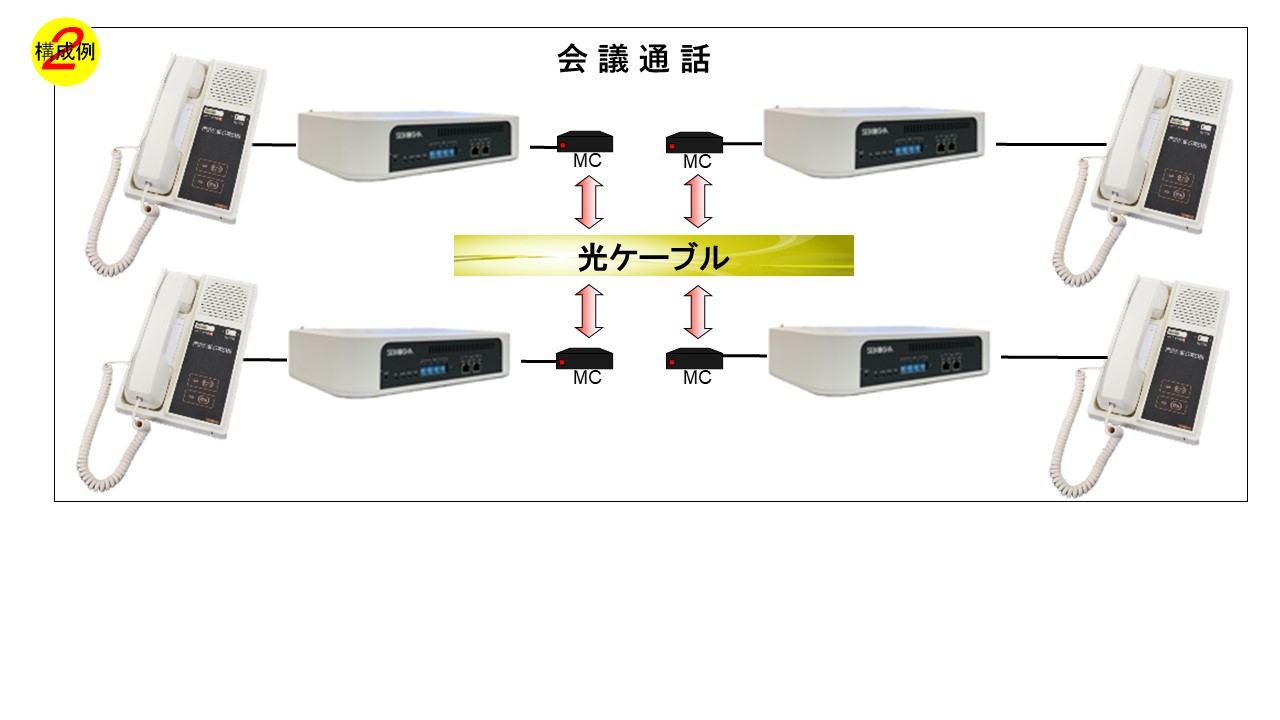

押釦式磁石電話機を光ケーブルで構成

主要規格

名称	MGIPアダプタ
型名	CN-1974
LINEポート	適用電話機押釦式磁石電話機(TL-1090準拠）インターフェース 2Wアナログ回線コネクタ(RJ-11） 1,2ピン=2Wアナログ音声回線、3ピン=0V,4ピン=DC6V 入出力インピーダンス 600Ω±20％
LAN/PCポート	インターフェース 100BASE-TX/10BASE-T (RJ-45) プロトコル UDP,TCP,RTP,ICMP,IGMP,TFTP,TELNET 音声圧縮 G.711 PCM64kbps(μ-Law),使用帯域(92kbps),パケット送出(20msec) 音質改善機能 QoS,G.167準拠,ジッタバッファ,ミキシングバッファ
LINEコネクタ	適用電話機 2Wアナログ回線コネクタ（SL-4000-AWSH-2PGY）　　　　　　　　　　　　1,2ピン=2Wアナログ音声回線(磁石電話機　41M等)
設定	Telnet,設定スイッチ
寸法	H 70×W 320×D 225 mm （突起物含まず）
質量	2kg 以下（本体のみ、電源ケーブル含む）
電源	AC100V±10% 50/60Hz （電源内蔵）
消費電力	10 VA（平常時） 30 VA（最大）
動作環境	温度: -10～50 ℃ 湿度: 20～85 ％RH （結露無きこと）
附属品	警報ヒューズS1A　2個
