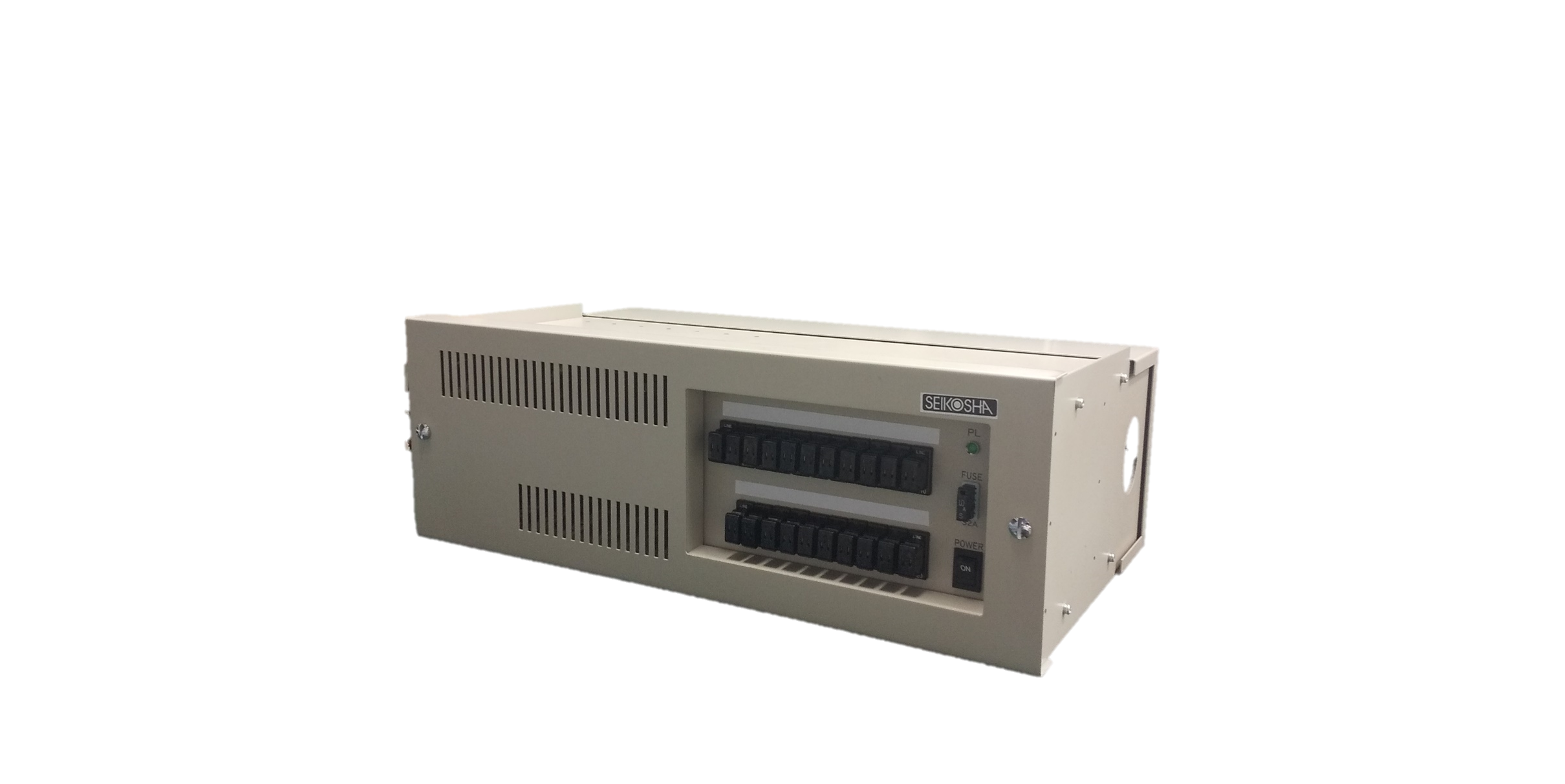

本装置は2線式入力回線1回線をχ回線に分岐出力する回路を収容した分岐装置です。
| BC-1143-EA-1 | 4出力 |
|---|---|
| BC-1143-EA-2 | 8出力 |
| BC-1143-EA-3 | 12出力 |
| BC-1143-EA-4 | 16出力 |
| BC-1143-EA-5 | 20出力 |
| 品名 | 分岐装置 |
|---|---|
| 型名 | BC-1143-EA |
| 入力レベル | DC24V±10% |
| 出力レベル | 0dBm～-20dBm |
| 入力～出力間利得 | 20dB以上 |
| 入出力インピーダンス | 600Ω±20%以内 |
| 周波数特性 | 偏差3dB以下（300～3400Hz） |
| 歪率 | 2%以下 |
