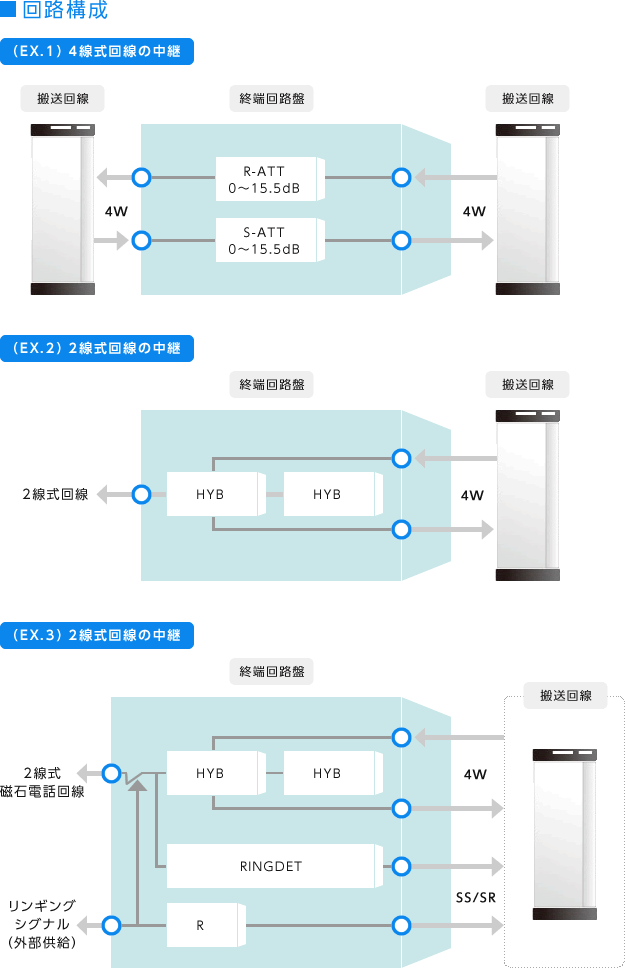

搬送端局電話チャンネルの2線式回線または4線式回線中継に使用するための終端回路を多数収容する終端回路ユニットです。
搬送端局電話チャンネルの2線式回線または4線式回線中継に使用するための終端回路を多数収容する終端回路ユニットです。
| 名称 | 終端回路ユニット |
|---|---|
| 型名 | RP-1270 |
| 構成 | ユニット本体 1組 電源回路盤 1枚 終端回路盤 24枚（最大数） |
| 電源電圧 | DC48V±10% (＋アース) |
| 終端回路 4線中継回路 | 伝送特性 中継伝送損失 入出力インピダンス |
| 終端回路 2線中継回路 | 伝送特性 4線式/2線式伝送損失 入出力インピダンス 反響損失（4WR⇒4WS） |
| 信号中継回路 | DL(SS)線 RG(SR)線 リンギングシグナル検出電圧 15V以上（15～20Hz） リンギングシグナル送出電圧 外部供給条件による |
| 外形寸法 | 480mm(W) × 250mm(D) ×249mm(H) 19インチラック搭載形 |
| 塗装色 | マンセル近似 : 0.5Y8/0.7-30GS |
